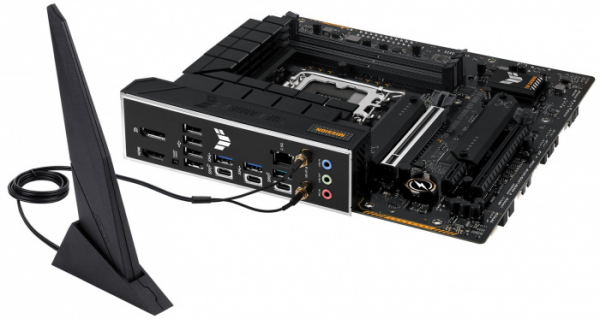

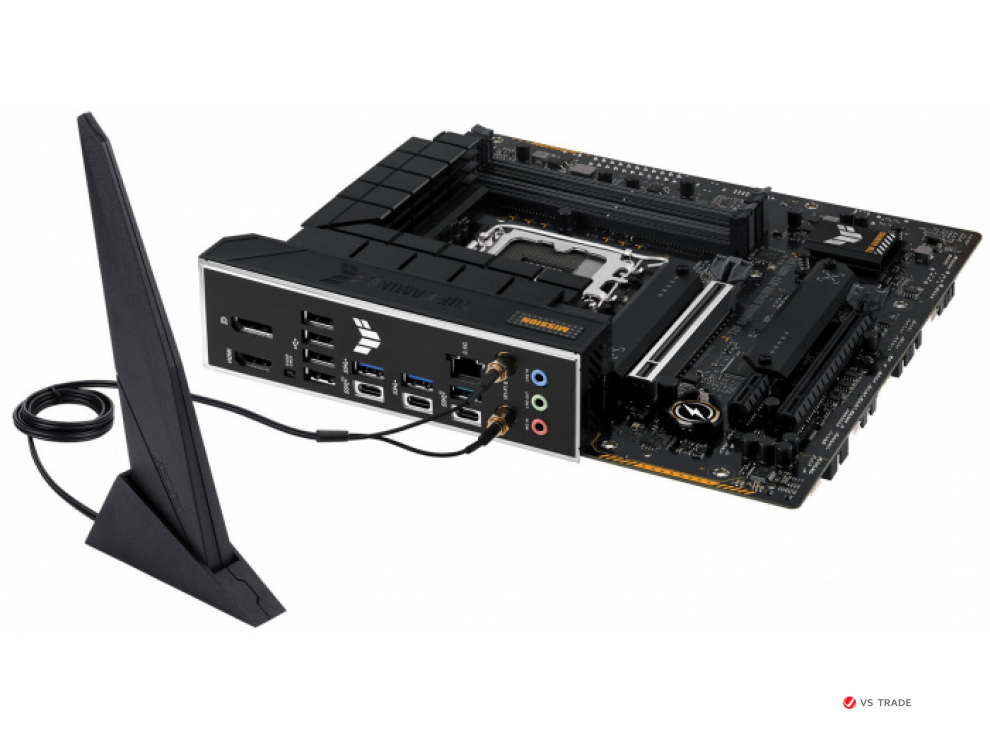

Сист. плата ASUS TUF GAMING B760M-BTF WIFI D4, B760, 1700, 4xDDR4, 2xPCI-Ex16, PCI-Ex1, 2xM.2, 4xSATA, DP, HDMI, BOX

B760M-BTF WIFI D4

TUF GAMING B760M-BTF WIFI D4 сочетает в себе все основные элементы новейших процессоров Intel® с готовыми к играм функциями и проверенной надежностью. «BTF» означает «Назад в будущее» и означает новую эру для всех любителей компьютерных игр; серия BTF спрятала все свои разъемы на нижней стороне материнской платы, что обеспечивает чистоту прокладки кабелей и минималистичный внешний вид.
В этой материнской плате используются компоненты военного уровня, улучшенная система питания и комплексная система охлаждения, поэтому она может превзойти все ожидания, обеспечивая потрясающую производительность и возможность длительных игр.

Процессор

Разъем Intel ® LGA1700 для процессоров Intel ® Core™ 13-го поколения и процессоров Intel ® Core™ 12-го поколения, Pentium ® Gold и Celeron ®
* Поддерживает технологию Intel ® Turbo Boost 2.0 и технологию Intel ® Turbo Boost Max 3.0**
* См. www.asus .com для списка поддерживаемых процессоров.
** Поддержка технологии Intel ® Turbo Boost Max 3.0 зависит от типа процессора.

Чипсет

Набор микросхем Intel ® B760

Память

4 x DIMM, Макс. 128 ГБ, DDR4 5333(OC)/ 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Память без ECC, без буферизации* Двухканальная архитектура памяти поддерживает
профиль
памяти Intel® Extreme (XMP)
OptiMem II
* Поддерживаемые типы памяти, скорость передачи данных (скорость) и количество модулей DRAM различаются в зависимости от конфигурации ЦП и памяти. Для получения дополнительной информации обратитесь к списку поддерживаемых ЦП/памяти на вкладке «Поддержка» сайта с информацией о продукте или посетите https://www.asus.com/support/ .

Графика

1 порт DisplayPort**
1 порт HDMI TM ***
* Характеристики графики могут различаться в зависимости от типа процессора. Пожалуйста, посетите сайт www.intel.com для получения обновлений.
** Поддерживает макс. 4K при 60 Гц, как указано в DisplayPort 1.4.
*** Поддерживает 4K при 60 Гц, как указано в HDMI 2.1.

Слоты расширения

Процессоры Intel®
13-го и 12-го поколения 1 слот PCIe 5.0 x16 Набор микросхем
Intel ® B760
1 слот PCIe 4.0 x16 (поддерживает режим x4)
1 слот PCIe 4.0 x1
. Чтобы убедиться в совместимости установленного устройства, см. https :// www.asus.com/support/ для получения списка поддерживаемых периферийных устройств.

Хранилище

Всего поддерживает 3 слота M.2 и 4 порта SATA 6 Гбит/с* Процессоры
Intel ®
13-го и 12-го поколения Слот M.2_1 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4) Набор микросхем
Intel ® B760
Слот M.2_2 (ключ M), тип 2242/2260/2280 (поддерживает режим PCIe 4.0 x4)
Слот M.2_3 (ключ M), только тип 2280 (поддерживает режим PCIe 4.0 x4)**
4 порта SATA 6 Гбит/с * Технология
Intel ® Rapid Storage поддерживает SATA RAID 0/1/5/10.
** Слот M.2_3 разделяет полосу пропускания со слотом PCIEX16(G4). Если устройство установлено в слот M.2_3, слот PCIEX16(G4) будет отключен.

Ethernet

1 Ethernet-порт Realtek 2,5 Гбит/с

Беспроводная связь и Bluetooth

Wi-Fi 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Поддержка диапазона частот 2,4/5 ГГц
Bluetooth ® v5.2*
*Версия Bluetooth может отличаться, см. модуль Wi-Fi веб-сайт производителя для получения последних технических характеристик.

USB

USB на задней панели (всего 10 портов)
1 порт USB 3.2 Gen 2x2 (1 порт USB Type-C® ) 2
порта USB 3.2 Gen 2 (1 порт Type-A + 1 порт USB Type-C® ) 3
порта USB 3.2 Gen 2 1 порт (2 порта Type-A + 1 порт USB Type-C® ) 4
порта USB 2.0 (4 порта Type-A)
USB на передней панели (всего 7 портов)
1 разъем USB 3.2 Gen 2 (поддерживает USB Type-C® ) )
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1.
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
* Порт U32G1_E1, порт U32G1_E2, порт U32G1_E3 и порт U32G1_E4 совместно используют полосу пропускания.
** Порт USB_E5, порт USB_E6, порт USB_E7 и порт USB_E8 используют общую полосу пропускания.

Аудио

Аудиокодек высокой четкости Realtek 7.1 Surround Sound*
— Поддержка: обнаружения разъема, многопотоковой передачи, переназначения разъема на передней панели
— Поддержка воспроизведения до 24 бит/192 кГц
Аудиофункции
— Экранирование звука
— Выделенные слои звуковой платы
* Шасси с Для поддержки аудиовыхода объемного звука 7.1 требуется аудиомодуль HD на передней панели.

Порты ввода-вывода на задней панели

1 порт USB 3.2 Gen 2x2 (1 порт USB Type-C® ) 2
порта USB 3.2 Gen 2 (1 порт Type-A, 1 порт USB Type-C® ) 3
порта USB 3.2 Gen 1 (2 порта Type-C) A, 1 порт USB Type-C® ) 4
порта USB 2.0 (4 порта Type-A) 1 порт
DisplayPort
1 порт HDMI TM
1 модуль Wi-Fi
1 порт Ethernet Realtek 2,5 Гбит
3 аудиоразъема
1 прозрачный разъем кнопка КМОП

Внутренние разъемы ввода-вывода

Связанные с вентилятором и охлаждением
1 4-контактный разъем вентилятора ЦП
1 4-контактный разъем вентилятора CPU OPT
1 4-контактный разъем насоса AIO
3 4-контактных разъема вентилятора корпуса
Связанные с питанием
1 24-контактный разъем основного питания
1 x 8 -контактный разъем питания +12 В
1 4-контактный разъем питания +12 В
Связанные с хранилищем
3 разъема M.2 (ключ M)
4 порта SATA 6 Гбит/с
USB
1 разъем USB 3.2 Gen 2 (поддерживает USB Type-C ® )
1 разъем USB 3.2 Gen 1 поддерживает 2 дополнительных порта USB 3.2 Gen 1
2 разъема USB 2.0 поддерживают 4 дополнительных порта USB 2.0
Разное
3 адресных разъема Gen 2
1 разъем Aura RGB
1 разъем COM-порта
1 разъем аудио на передней панели ( AAFP)
1 разъем 10-1-контактной системной панели
1 разъем Thunderbolt™ (USB4 ® )

Особые возможности

ASUS TUF PROTECTION
- DIGI+ VRM (- Цифровое питание с DrMOS)
- Защита от электростатического разряда
- TUF LANGuard
- Защита от перенапряжения
- SafeSlot Core+
- Задняя панель ввода-вывода из нержавеющей стали
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (ЦП [красный], DRAM [желтый], VGA [белый], Загрузочное устройство [желто-зеленый]) - Тепловое решение
Q-Slot ASUS - Радиаторы M.2 - Конструкция радиатора VRM ASUS EZ DIY - Кнопка очистки CMOS - Защита рычага разъема ЦП — ProCool — Предварительно установленный экран ввода-вывода — SafeDIMM Aura Sync — Разъем Aura RGB — Адресные разъемы Gen 2

Возможности программного обеспечения

Эксклюзивное программное обеспечение ASUS
Armoury Crate
— Aura Creator
— Aura Sync
— FAN Xpert 2+
— Энергосбережение
— Двустороннее AI-шумоподавление
AI Suite 3
— DIGI+ VRM
— PC Cleaner
TUF GAMING CPU-Z
Обработка звука DTS
MyASUS
Norton 360 for Gamers (60) Дни бесплатной пробной версии)
WinRAR
UEFI BIOS
ASUS EZ DIY
— ASUS CrashFree BIOS 3
— ASUS EZ Flash 3
— ASUS UEFI BIOS EZ Mode

БИОС

128 МБ флэш-памяти, UEFI AMI BIOS

Управляемость

WOL от PME, PXE

Аксессуары

Кабели
2 кабеля SATA 6 Гбит/с
Разное
1 подвижная антенна ASUS Wi-Fi
1 игровая наклейка TUF
1 резиновый пакет M.2
1 набор винтов для твердотельного накопителя M.2
Документация
1 руководство пользователя

Операционная система

Windows® 11, Windows® 10 64-разрядная версия

Фактор формы

Форм-фактор micro-ATX
9,6 x 9,6 дюйма (24,4 x 24,4 см)
