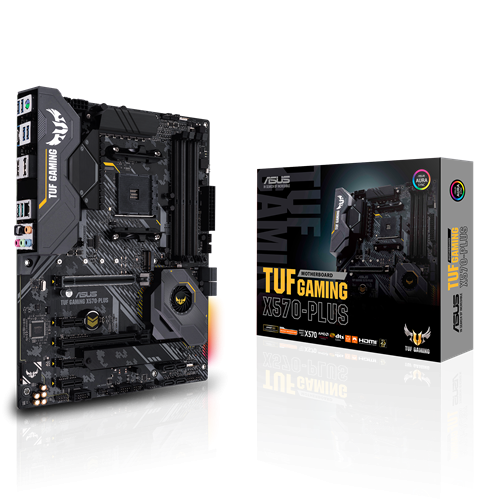

Сист. плата Asus TUF GAMING X570-PLUS, X570, AM4, 4xDIMM DDR4, 2xPCI-E x16, 3xPCI-E x1, 8xSATA, 2xM.2, HDMI, DP, ATX, BO

Игровая материнская плата с чипсетом AMD X570: процессорный разъем AM4, форм-фактор ATX, шина PCIe 4.0, два слота M.2, 14 силовых модулей DrMOS, HDMI, DP, SATA 6 Гбит/с, USB 3.2 Gen2, синхронизируемая подсветка Aura

• Разъем AM4 для процессоров AMD Ryzen третьего и второго поколений
• Оптимизированная система питания: 14 (12+2) силовых модулей DrMOS, 6-слойная печатная плата, разъемы ProCool, долговечные компоненты TUF, цифровая регулировка
• Полноценное охлаждение: чипсетный радиатор с вентилятором, радиатор системы питания, радиатор M.2, гибридные разъемы для вентиляторов и утилита Fan Xpert 4
• Современные интерфейсы: два порта M.2 (PCIe 4.0), USB 3.2 Gen2, Gigabit Ethernet (контроллер Realtek L8200A)
• Аудиокодек Realtek S1200A с отличным соотношением сигнал-шум: 108 дБ для линейного стереовыхода и 103 дБ для линейного входа
• Встроенная цветная подсветка Aura, расширяемая с помощью светодиодных лент и синхронизируемая с другими Aura-совместимыми устройствами
• TUF Gaming Alliance: экосистема аппаратных компонентов с безупречной совместимостью и единым стилем в оформлении

ДОЛГОВЕЧНОСТЬ. СТАБИЛЬНОСТЬ. НАДЕЖНОСТЬ.

Материнские платы серии TUF Gaming – это высоконадежные устройства, созданные и протестированные для работы в особо сложных условиях. Благодаря отборной элементной базе они обеспечат максимальную стабильность компьютера во время длительных игровых сессий. Выбрав такую плату, вы также сможете воспользоваться преимуществами программы TUF Gaming Alliance, в рамках которой компания ASUS совместно со своими партнерами предлагает оригинальные решения и продукты, направленные на то, чтобы улучшить совместимость компонентов, облегчить сборку компьютера и предоставить больше возможностей по его персонализации.

ГЕЙМЕРСКАЯ ПЛАТФОРМА

Широкие возможности по организации охлаждения, мощная система питания, оптимизированная под современные многоядерные процессоры AMD, поддержка высокоскоростной памяти и накопителей – все эти функции, реализованные в материнской плате TUF Gaming X570-Plus, позволят раскрыть весь потенциал используемых компонентов в рамках игровой системы.

DR. MOS

В системе питания процессора, реализованной на материнской плате TUF Gaming X570-Plus, применяются силовые модули DrMOS, каждый из которых включает в себя драйвер, нижний и верхний MOSFET-ключи. Благодаря такой интеграции компонентов достигается повышенная эффективность работы.

ХОЛОДНЕЙ И ТИШЕ

1. РАДИАТОР СИСТЕМЫ ПИТАНИЯ

Силовые элементы покрывает массивный радиатор с большой площадью теплорассеивания.

1. ТЕРМОПРОКЛАДКА

Для передачи тепла от силовых элементов к радиатору используются высокоэффективные термопрокладки.

2. ЧИПСЕТНЫЙ РАДИАТОР С ВЕНТИЛЯТОРОМ

Для более эффективного охлаждения чипсета на его радиатор устанавливается отдельный вентилятор.

3. РАДИАТОР ДЛЯ СЛОТА M.2

Благодаря специальному радиатору твердотельный накопитель, установленный в слот M.2, сможет показать свою максимальную производительность без угрозы перегрева.

ОПТИМИЗИРОВАННАЯ РАЗВОДКА СЛОТОВ DIMM

Оптимизированная разводка слотов памяти (технология OptiMem) позволяет с максимальным эффектом задействовать архитектуру AMD Infinity Fabric. Результат – поддержка модулей памяти с высокой частотой и низкой латентностью.

ДЛЯ ЭНТУЗИАСТОВ

Материнские платы серии TUF Gaming обладают всем, что необходимо для сборки идеальной геймерской платформы без лишних сложностей, и делают процесс настройки компьютера очень простым даже для новичков. Продуктовая экосистема TUF Gaming облегчает поиск совместимых компонентов, а изменение аппаратных параметров компьютера осуществляется через удобное единое приложение.

TUF GAMING ALLIANCE

В рамках программы TUF Gaming Alliance компания ASUS сотрудничает с крупнейшими производителями компьютерных компонентов, чтобы обеспечить и аппаратную совместимость, и эстетическую гармонию. В постоянно растущем списке продуктов, отмеченных маркой TUF Gaming Alliance, можно найти все, что нужно для сборки компьютера, от корпусов и блоков питания до процессорных кулеров и модулей памяти.

ЭКСКЛЮЗИВНЫЙ КОНТРОЛЛЕР GIGABIT ETHERNET

Интерфейс проводной сети реализован на базе контроллера Realtek L8200A, который является эксклюзивом для продуктов ASUS. Он отличается низкой латентностью и малой загрузкой центрального процессора.

TURBO LAN

ОПТИМИЗАЦИЯ ПАРАМЕТРОВ СЕТИ ДЛЯ МИНИМИЗАЦИИ ЛАГОВ

Утилита Turbo LAN с технологией управления сетевым трафиком cFosSpeed позволяет легко уменьшить лаги во время игры через интернет посредством удобного программного интерфейса. Для удобства настройки в ней имеется специальный геймерский режим, в котором все игровые данные будут иметь максимальный приоритет при передаче по сети.

REALTEK S1200

• ЗАЩИТНЫЙ КОЖУХ НА АУДИОКОДЕКЕ

  Электромагнитное экранирование аудиокодека способствует устранению наводок от других компонентов.

• ВЫСОКОЕ КАЧЕСТВО ЗВУКА

  Японские конденсаторы вносят неоценимый вклад в обеспечение высокого качества звука.

• ЭКСКЛЮЗИВНЫЙ АУДИОКОДЕК S1200A

  Широкая звуковая сцена и мощная динамика.

• ЭЛЕКТРОИЗОЛЯЦИЯ КОМПОНЕНТОВ

  Разделение аналоговой и цифровой секций для минимизации помех.

ЧИПСЕТ AMD X570

Чипсет AMD X570 поддерживает 16 линий PCIe 4.0/3.0, порты USB 3.2 Gen2 (10 Гбит/с) и SATA 6 Гбит/с для подключения периферийных устройств, а также обеспечивает широкие возможности по разгону процессоров AMD для разъема AM4. Кроме того, он оптимизирован под использование многопроцессорных графических конфигураций, собранных по технологиям NVIDIA SLI или AMD CrossFireX.

РАЗЪЕМ AM4 ДЛЯ ПРОЦЕССОРОВ AMD

Данная материнская плата совместима с процессорами AMD Ryzen (3-го и 2-го поколений) и Ryzen с графическим ядром Radeon Vega (2-го и 1-го поколений), которые устанавливаются в разъем AM4. Насчитывая до 16 ядер, изготовленных по технологии 7 нм, модели серии Ryzen 3-го поколения воплощают инновационную микроархитектуру Zen. Процессоры AMD для разъема AM4 поддерживают интерфейс USB 3.2 Gen2 (10 Гбит/с), 16 линий PCI Express 4.0/3.0 и двухканальную оперативную память DDR4.

Процессор

AMD AM4 Socket 3rd and 2nd Gen AMD Ryzen™/3rd, 2nd and 1st Gen AMD Ryzen™ with Radeon™ Graphics /3rd Gen AMD Ryzen™ Processors

Чипсет

AMD X570

Оперативная память

4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU.

Графика

Integrated Graphics in the 3rd, 2nd and 1st Gen AMD Ryzen™ with Radeon™ Graphics Processors
Multi-VGA output support : HDMI/DisplayPort   ports
- Supports HDMI 1.4b with max. resolution 4096  x 2160  @ 24  Hz
- Supports DisplayPort with max. resolution 4096  x 2160  @ 60  Hz

Поддержка технологий Multi-GPU

3rd and 2nd Gen AMD Ryzen™/3rd, 2nd and 1st Gen AMD Ryzen™ with Radeon™ Graphics Processors
Supports AMD CrossFireX™ Technology

Слоты расширения

3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ and 3rd Gen AMD Ryzen™ with Radeon™ Graphics Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0/2.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode)
3 x PCIe 4.0 x1

Хранилище данных

3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/3rd, 2nd and 1st Gen AMD Ryzen™ with Radeon™ Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s)
Support Raid 0, 1, 10

Локальная сеть

Realtek® L8200A
ASUS Turbo LAN Utility
TUF LANGuard

Аудио

Realtek® ALC S1200A 8-Channel High Definition Audio CODEC
Audio Feature :
- Exclusive DTS Custom for GAMING Headsets.
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Premium Japanese audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
- Audio Cover: Effective shielding preserves the integrity of audio signals to ensure best quality.

Порты USB

3rd and 2nd Gen AMD Ryzen™/3rd, 2nd and 1st Gen AMD Ryzen™ with Radeon™ Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
3 x USB 3.2 Gen 2 port(s) (3 at back panel, , 2 x Type-A+1 x USB Type-C®)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)

Эксклюзивные особенности

ASUS TUF PROTECTION
- ASUS SafeSlot: Protect your graphics card Investment
- ASUS ESD Guard: Enhanced ESD protection
- ASUS Overvoltage Protection: World-class circuit-protecting power design
- ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!
- ASUS DIGI+ VRM: Precision control for stable power
- ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS Quiet Thermal Solution :
- Stylish Design: MOS Heat-sink with dual thermal pads design, PCH Fan, PCH and M.2 Heatsink
- ASUS Fan Xpert 4
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
DIY Friendly Design
- Procool
- SafeSlot
- Digi+ VRM
- Highly Durable components
- ESD Guards

Разъемы на задней панели

1 x PS/2 keyboard/mouse combo port(s)
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
1 x Optical S/PDIF out
5 x Audio jack(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A + USB Type-CTM)

Разъeмы на плате

2 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & X4 PCIE mode)
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x COM port header
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports

Аксессуары

User´s manual
I/O Shield
2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x TUF GAMING Sticker
1 x TUF Certification card(s)

BIOS

256Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.2, ACPI 6.2, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Control, F3 My Favorites, F4 AURA ON/OFF, Last Modified log, F9 Search, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information

Администрированиe

WOL by PME, PXE

Операционная система

Windows® 10 64-bit

Форм-фактор

ATX Form Factor
12.0  inch x 9.6  inch ( 30.5  cm x 24.4  cm )
