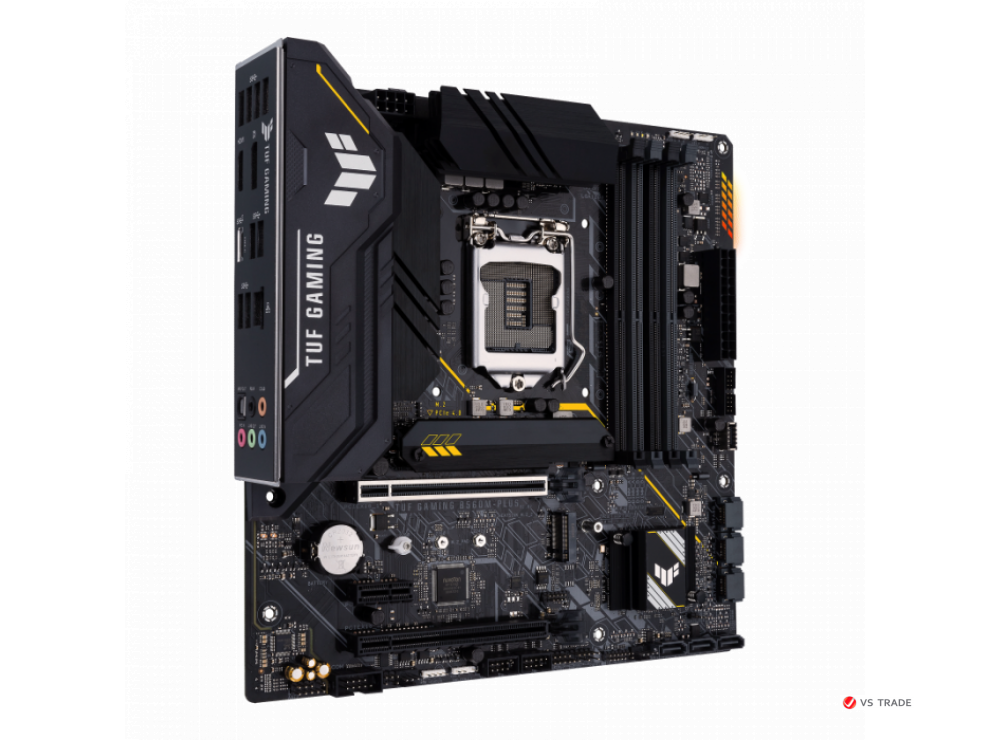

Сист. плата ASUS TUF GAMING B560M-PLUS, B560, 1200, 4xDIMM DDR4, 2xPCI-E x16, M.2, 6xSATA, DP, HDMI, BOX

Материнская плата с чипсетом Intel B560: процессорный разъем LGA 1200, форм-фактор mATX, PCIe 4.0, два слота M.2, 9 силовых модулей (8+1), Realtek 2.5G Ethernet, DisplayPort 1.4, HDMI 2.0, USB 3.2 Gen2, USB 3.2 Gen1 Type-C, поддержка Thunderbolt 4, синхронизируемая подсветка Aura

• Разъем LGA 1200: поддержка процессоров Intel Core 11-го поколения
• Оптимизированная система питания: 9 силовых модулей (8+1), 6-слойная печатная плата, разъем ProCool, высококачественная элементная база
• Полноценное охлаждение: радиатор системы питания, радиатор M.2, чипсетный радиатор, гибридные разъемы для вентиляторов и утилита Fan Xpert 2+
• Передовые интерфейсы: PCIe 4.0, 2.5G Ethernet (контроллер Realtek), USB 3.2 Gen2, фронтальный порт USB 3.2 Gen1 Type-C и внутренний разъем Thunderbolt 4
• Оптимальное решение для онлайн-игр: Intel Wi-Fi 6, Realtek 2.5G Ethernet, защита сетевого разъема (TUF LANGuard), трафик-менеджер TurboLAN
• Двухстороннее интеллектуальное шумоподавление: фильтрация фоновых звуков как в исходящем, так и во входящем аудиопотоке
• Технология OptiMem II: оптимизированная разводка слотов для стабильной работы модулей памяти

Процессор

Поддерживает процессоры Intel® 14 нм

Поддерживает технологию Intel® Turbo Boost 2.0 и Intel® Turbo Boost Max 3.0 **

* См. Список поддерживаемых ЦП на сайте www.asus.com.

** Поддержка технологии Intel® Turbo Boost Max 3.0 зависит от типов ЦП.

Набор микросхем

B560

объем памяти

DDR4 5000 (OC) / 4800 (OC) / 4600 (OC) / 4400 (OC) / 4266 (OC) / 4000 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3333 (OC) / 3200/2933/2800/2666/2400/2133 МГц Non-ECC, небуферизованная память *

Двухканальная архитектура памяти

Поддерживает Intel® Extreme Memory Profile (XMP)

OptiMem II

* Процессоры Intel® Core ™ i7 / i9 10-го поколения изначально поддерживают 2933/2800/2666/2400/2133, другие будут работать с максимальной скоростью передачи DDR4 2666 МГц.

* Процессоры Intel® 11-го поколения изначально поддерживают 3200/2933/2800/2666/2400/2133.

* См. www.asus.com для получения информации о QVL памяти (списки квалифицированных поставщиков), а поддерживаемая частота памяти зависит от типов ЦП.

Графика

1 порт DisplayPort 1.4

* Характеристики графики могут различаться в зависимости от типа процессора.

** Процессоры Intel® 11-го и 10-го поколения поддерживают DisplayPort 1.4 с макс. разрешение 4096 x 2304 при 60 Гц. За обновлениями обращайтесь на сайт www.intel.com.

*** Только процессоры Intel® 11-го поколения поддерживают HDMI ™ 2.0 с макс. разрешение 4K при 60 Гц, другие будут поддерживать только HDMI ™ 1.4 с макс. разрешение 4K при 30 Гц. За обновлениями обращайтесь на сайт www.intel.com.

Слоты расширения

1 x PCIe 4.0 x16 + 1 x PCIe 3.0 x16 (макс. X4)

Процессоры Intel® 11- го и 10- го поколений

1 слот PCIe 4.0 / 3.0 x16 *

- Процессоры Intel® 11-го поколения поддерживают PCIe 4.0 x16

- Процессоры Intel® 10-го поколения поддерживают PCIe 3.0 x16

Набор микросхем Intel® B560

1 слот PCIe 3.0 x16 (поддерживает режим x4)

1 разъем PCIe 3.0 x1

Место хранения

Поддерживает 2 слота M.2 и 6 портов SATA 6 Гбит / с

Процессоры Intel® 11- го поколения

Слот M.2_1 (ключ M), тип 2242/2260/2280

- Только процессоры Intel® 11-го поколения поддерживают режим PCIe 4.0 x4, этот слот будет отключен для других процессоров

Набор микросхем Intel® B560

Слот M.2_2 (Key M), тип 2242/2260/2280 (поддерживает режимы PCIe 3.0 x4 и SATA) *

6 портов SATA 6 Гбит / с

Чтобы включить память Intel® Optane ™ (гибридное запоминающее устройство), ее необходимо установить в слоты, подключенные к PCH с технологией Intel® Rapid Storage.

* Слот M.2_2 разделяет пропускную способность с SATA_2. Когда слот M.2_2 работает в режиме SATA, SATA_2 будет отключен.

Ethernet

1 порт Realtek 2.5Gb Ethernet
TUF LANGuard

USB

Задний USB: всего 9 портов

2 порта USB 3.2 Gen 2 (2 порта Type-A)

3 порта USB 3.2 Gen 1 (2 порта Type-A + 1 порт USB Type-C®)

4 порта USB 2.0 (4 порта типа A)

Передний USB: всего 7 портов

1 x разъем (-ы) USB 3.2 Gen 1 (поддержка USB Type-C®)

1 x разъем (-ы) USB 3.2 Gen 1 с поддержкой дополнительных 2 портов USB 3.2 Gen 1

2 разъема USB 2.0 с поддержкой дополнительных 4 портов USB 2.0

Аудио

-Поддержка: обнаружение разъема, многопоточность, повторная установка разъема на передней панели

- Поддерживает воспроизведение до 24 бит / 192 кГц

Аудио особенности

- Аудио экранирование

- Задний оптический выходной порт S / PDIF

- Премиальные японские аудиоконденсаторы

- Выделенные звуковые слои печатной платы

Порты ввода-вывода на задней панели

2 порта USB 3.2 Gen 2 (2 порта Type-A)

3 порта USB 3.2 Gen 1 (2 порта типа A, 1 порт USB типа C®)

4 порта USB 2.0 (4 порта типа A)

1 порт DisplayPort

1 порт HDMI ™

1 порт Ethernet Realtek 2,5 Гбит / с

5 аудиоразъемов

1 оптический выходной порт S / PDIF

Внутренние разъемы ввода / вывода

1 х ТБ заголовок (для дополнительной карты ТБ)

Связанные с вентилятором и охлаждением

1 x 4-контактный разъем (-ы) вентилятора ЦП

1 x 4-контактный разъем (-ы) вентилятора CPU OPT

2 x 4-контактных разъема для вентилятора корпуса

Связанные с питанием

1 x 24-контактный разъем основного питания

1 x 8-контактный разъем питания + 12 В

Связанные с хранением

2 слота M.2 (клавиша M)

6 портов SATA 6 Гбит / с

USB

1 разъем USB 3.2 Gen 1 (поддержка USB Type-C®)

1 x разъем (-ы) USB 3.2 Gen 1 с поддержкой дополнительных 2 портов USB 3.2 Gen 1

2 разъема USB 2.0 с поддержкой дополнительных 4 портов USB 2.0

Разное

2 заголовка AURA Addressable Gen 2

2 х заголовка (ов) AURA RGB

1 x Очистить заголовок CMOS

Заголовок COM-порта - 1 шт.

1 x аудиоразъем на передней панели (AAFP)

1 x 20-3-контактный разъем системной панели с функцией взлома шасси

1 х разъем Thunderbolt ™

Особые возможности

ЗАЩИТА ASUS TUF

- Цифровое проектирование питания с DrMOS

- Улучшенная защита от перегрузки по току DRAM

- Охранники ESD

- TUF LANGuard

- Защита от перенапряжения

- SafeSlot Core +

- Задний ввод / вывод из нержавеющей стали

ASUS Q-Дизайн

- Q-защелка M.2

- Q-DIMM

- Q-LED (ЦП [красный], DRAM [желтый], VGA [белый], загрузочное устройство [желто-зеленый])

- Q-слот

Тепловое решение ASUS

- Гибкий радиатор M.2

- Дизайн радиатора VRM

ASUS EZ DIY

- ProCool

- Предварительно смонтированный экран ввода / вывода

AURA Sync

- Заголовки AURA RGB

- Адресные заголовки RGB Gen 2

Возможности программного обеспечения

Эксклюзивное программное обеспечение ASUS

Ящик Оружейной

- Создатель AURA

- AURA Sync

- Двустороннее шумоподавление AI

AI Люкс 3

- Утилита производительности и энергосбережения

TurboV EVO

EPU

Digi + VRM

Вентилятор Xpert 2+

- Обновление EZ

Игровой процессор TUF GAMING CPU-Z

Зарядное устройство AI

ASUS Turbo LAN

DAEMON Tools

DTS Custom для ИГРОВЫХ гарнитур

Антивирусное программное обеспечение Norton (бесплатная пробная версия)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ Mode

BIOS

128 Мб Flash ROM, UEFI AMI BIOS

Управляемость

WOL от PME, PXE

Аксессуары

Кабели

2 кабеля SATA 6 Гбит / с

Разное

1 резиновый пакет M.2

1 упаковка для винтов M.2 SSD

1 x наклейка TUF Gaming

Установочные носители

1 х поддерживающий DVD

Документация

1 х Сертификационная карта TUF

1 х Руководство пользователя

Операционная система

Windows 10 64 бита

Фактор формы

microATX
24,4 x 24,4 см
