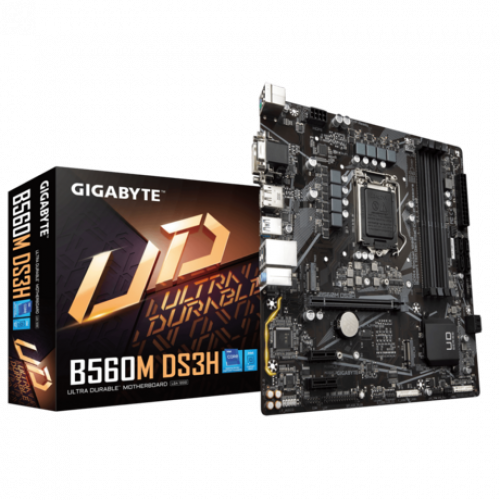

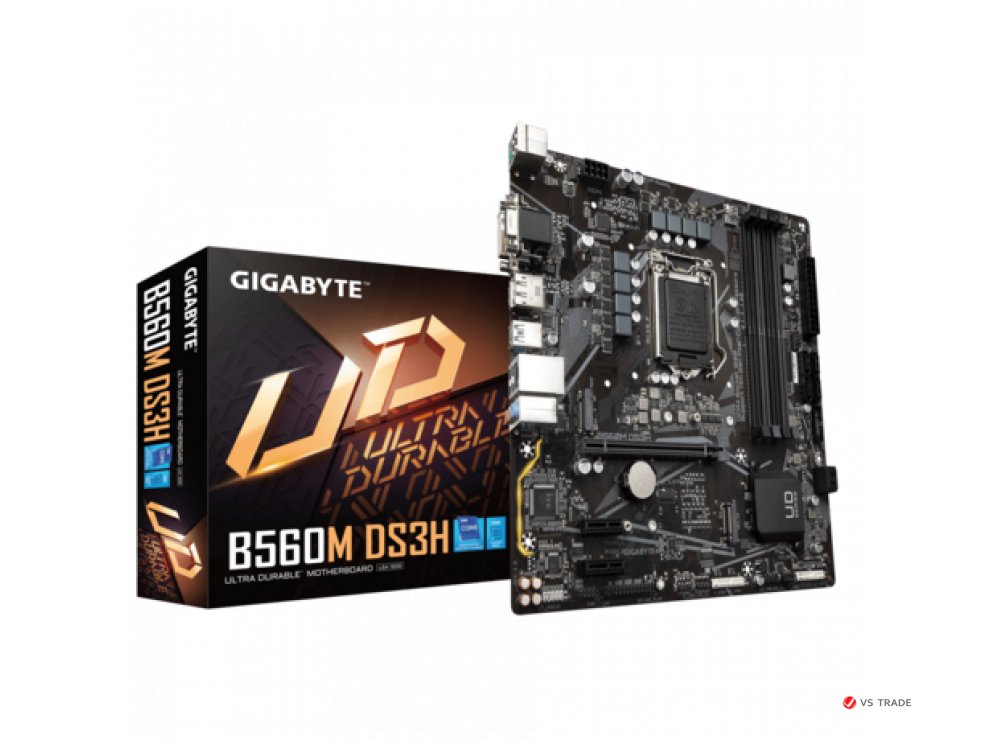

Сист. плата Gigabyte B560M DS3H, B560, 1200, 4xDIMM DDR4, PCI-E x16, 2xPCI-Ex1, M.2, 6xSATA, DVI, D-Sub, DP, HDMI, BOX

Материнская плата семейства Ultra Durable на базе чипсета Intel® B560 Express, цифровой VRM-модуль (6+2 целевые фазы питания), полноценный PCIe 4.0 дизайн, разъемы M.2 PCIe 4.0, контроллер GIGABYTE 8118 Gaming LAN, 8-канальный HD кодек и аудиоконденсаторы, порт USB Type-C®, функция RGB FUSION 2.0, функция Q-Flash Plus

• Совместимость с процессорами 10- и 11-поколения Intel® Core™
• 4 DIMM-разъема для ОЗУ DDR4, двухканальный режим работы модулей памяти без ECC и буферизации
• Цифровой VRM-модуль на базе КМОП-транзисторов Low RDS(on), целевые фазы, схема питания 6+2
• Два M.2-разъема для высокоскоростных NVMe PCIe 4.0/3.0* x4 SSD-накопителей
• Эксклюзивный игровой LAN-контроллер Realtek RTL8118AS, контроль и управление пропускной способностью
• Интерфейс USB 3.2 Gen1 и порт Type-C® для высокоскростной передачи данных
• Высококачественные аудиоконденсаторы, экранирование шумов и LED-трассировка зоны размещения аудиоподсистемы
• Функция RGB FUSION 2.0, возможность подключения адресуемых светодиодных RGB-линеек
• Фирменная функция Smart Fan 6 и встроенные термодатчики, гибридные разъемы для системных вентиляторов, фирменная функция FAN STOP
• Фирменная функция Q-Flash Plus для обновления микрокода BIOS без необходимости устанавливать ЦП, ОЗУ и графическую плату

• Процессор
  Процессорный разъем LGA1200:
  1. Процессоры 11-поколения Intel® Core™ i9/ Intel® Core™ i7/ Intel® Core™ i5
  2. Процессоры 10-поколения Intel® Core™ i9/ Intel® Core™ i7/ Intel® Core™ i5/ Intel® Core™ i3/ Intel® Pentium®/ Intel® Celeron®*
     * Ограничение на ЦП с 4 Мбайт Intel® Smart Cache, семейство процессоров Intel® Celeron® G5xx5
  3. Объем кэш-памяти L3 зависит от модели процессора
  * Подробная информация размещена в разделе "Список совместимых процессоров"

• Чипсет

  1. Intel® B560 Express Chipset


• Подсистема памяти

  1. Для процессоров 11-поколения Intel® Core™ i9/i7/i5:
     Совместимость с модулями ОЗУ DDR4 5333(O.C.) / DDR4 5133(O.C.) / DDR4 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 МГц
  2. Для процессоров 10-поколения Intel® Core™ i9/i7:
     Совместима с модулями ОЗУ DDR4 DDR4 2933/2666/2400/2133 МГц
  3. Для процессоров 10-поколения Intel® Core™ i5/i3 /Pentium®/Celeron®:
     Совместима с модулями ОЗУ DDR4 2666/2400/2133 МГц
  4. 4 DIMM-разъема для модулей ОЗУ DDR4, максимальный объем системной памяти 128 Гбайт (32-Гбайт односторонние DIMM-модули)
  5. Двухканальный режим работы модулей ОЗУ
  6. Поддержка модулей ОЗУ DIMM 1Rx8/2Rx8 без ECC и буферизации (функционируют в режиме non-ECC)
  7. Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
  8. Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
  (подробнее см. раздел "Список рекомендованных модулей памяти")

• Графический интерфейс
  Интегрированное графическое ядро Intel® HD Graphics в составе процессора
  1. 1 порт D-Sub, максимальное экранное разрешение 1920x1200@60 Гц
  2. 1 порт DVI-D, поддерживается максимальное экранное разрешение 1920x1200@60 Гц
     * Порт DVI-D не поддерживает соединение D-Sub, реализованное средствами адаптера.
  3. 1 порт DisplayPort, максимальное экранное разрешение 4096x2304@60 Гц
     * Шинный видеоинтерфейс DisplayPort версии 1.2 и HDCP версии 2.3
     * Если разъемы портов D-Sub и DisplayPort задействованы одновременно, вывод видеосигнала возможен только средствами порта интерфейса DisplayPort.
  4. 1 порт HDMI, максимальное экранное разрешение 4096x2160@30 Гц
     * Совместим с HDMI 1.4 и версии HDCP 2.3
  (Спецификация графического ядра может варьироваться в зависимости от установленного ЦП)
  Поддерживается одновременное подключение до 3 дисплеев

• Сетевой
  LAN-интерфейс

  1. Контроллер Realtek® GbE LAN (1000/100 Мбит)


• Разъёмы для плат расширения

  1. 1 разъём PCI Express x16 с пропускной способностью x16
     (Функционал разъема PCIEX16 удовлетворяет требованиям спецификации PCI Express 4.0) (Примечание)
  2. 2 разъема PCI Express x1
     (Функционал разъема PCIEX1 удовлетворяет требованиям спецификации PCI Express 3.0)


• Интерфейсы накопителей
  PCIe-линии ЦП
  1. 1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280/22110) для PCIe 4.0 x4/x2 SSD-накопителей; (M2P_CPU) (Примечание)
  PCIe-линии чипсета
  1. 1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280) для SATA и PCIe 3.0 x2/x4 SSD-накопителей (M2A_SB)
  2. 6 разъемов SATA 6 Гбит/с
  3. * До подключения устройств к разъемам M.2 и SATA, ознакомьтесь с содержанием Руководства пользователя, раздел 1-7 <Внешние разъемы>
  Поддержка технологии Intel® Optane™ Memory
  * Повышение быстродействия системы средствами Intel® Optane™ Memory возможно только при условии установки модуля в разъем M2P_CPU.

• Интерфейс USB
  PCIe-линии чипсета
  1. 1 порт USB Type-C® на задней панели, совместим с устройствами USB 3.2 Gen 1
  2. 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 порта на выносной планке доступны при подключении к USB-разъему на материнской плате )
  3. 4 порта USB 2.0/1.1 (доступны при подключении к USB-разъему на материнской плате)
  Чипсет + Концентратор USB 2.0
  1. 2 порта USB 2.0/1.1 на задней панели


• Разъемы на системной плате

  1. 24-контактный ATX-разъем
  2. 8-контактный разъем питания ATX 12 В
  3. Разъем для вентилятора ЦП
  4. 3 разъема для системных вентиляторов
  5. 1 разъем для адресуемых светодиодных линеек
  6. 1 разъем для подключения RGB LED-линеек
  7. 6 разъемов SATA 6 Гбит/с
  8. 2 разъема M.2 Socket 3
  9. Группа разъемов фронтальной панели
  10. 1 аудио разъем на передней панели
  11. 1 разъем для подключения портов USB 3.2 Gen 1
  12. 2 разъема для подключения портов USB 2.0/1.1
  13. 1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
      * Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
  14. 1 COM-порт
  15. 1 разъём для подключения LPT-порта на выносной планке
  16. Перемычка для возврата настроек CMOS в состояние <По умолчанию>
  17. Кнопка Q-Flash Plus
  * Все FAN-разъемы предусматривают возможность подключения высокопроизводительных системных вентиляторов и помп жидкостных систем замкнутого цикла AIO_Pump, Pump мощностью до 24 Вт (сила тока до 2 А/12 В).

• Разъемы на задней панели

  1. 2 порта USB 2.0/1.1
  2. 1 порт PS/2 для подключения клавиатуры и мыши
  3. 1 порт D-Sub
  4. 1 порт DVI-D
  5. 1 порт DisplayPort
  6. 1 порт HDMI
  7. 3 порта USB 3.2 Gen 1
  8. 1 порт USB Type-C® (спецификация USB 3.2 Gen 1)
  9. 1 сетевая LAN-розетка RJ-45
  10. 3 разъема аудиоподсистемы


• Микросхема
  I/O-контроллера

  1. Контроллер портов ввода/вывода iTE®


• Контроль за состоянием системы

  1. Автоопределение напряжения питания
  2. Определение рабочей температуры
  3. Определение скорости вращения вентиляторов
  4. Уведомление о выходе из строя вентиляторов
  5. Управление скоростью вращения вентиляторов
  6. * Доступность опций функции контроля скорости вращения вентилятора зависит от установленной системы охлаждения.


• Микросхема BIOS

  1. 1 микросхема флэш-памяти 256 Мбит
  2. Лицензионный AMI UEFI BIOS
  3. Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0


• Фирменные функции и технологии

  1. Поддержка фирменной утилиты APP Center
     * Доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы.
     Фирменная утилита @BIOS™
     Утилита EasyTune
     Функция Fast Boot
     Функция Game Boost
     ON/OFF Charge
     Фирменная функция RGB Fusion
     Функция Smart Backup
     Сводная информация о системе
  2. Поддержка технологии Q-Flash Plus
  3. Фирменная утилита Q-Flash
  4. Поддержка Xpress Install


• ПО в комплекте поставки

  1. Антивирусный пакет Norton® Internet Security (OEM-версия)
  2. Утилита Realtek® 8118 Gaming LAN Bandwidth Control


• Операционная система

  1. Microsoft Windows 10 (64-разрядная)


• Форм-фактор

  1. Micro ATX; 244 x 244 мм


• Примечание

  1. Шинный интерфейс поддерживается только процессорами Intel Core 11-поколения
